Met ingang van deze Releasenote is het mogelijk om aan de Symbolen die bij Gevaren Etiketten worden opgenomen een afbeelding te koppelen, die vervolgens op het MSDS kan worden opgenomen.

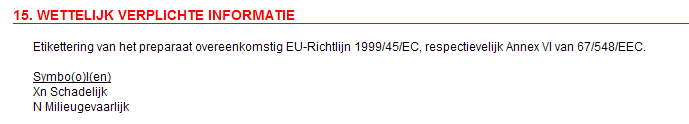

Het huidige MSDS drukt op basis van een Standaard Element "SBO" de van toepassing zijnde Symbolen met hun Omschrijving af, zoals te zien in onderstaand voorbeeld:

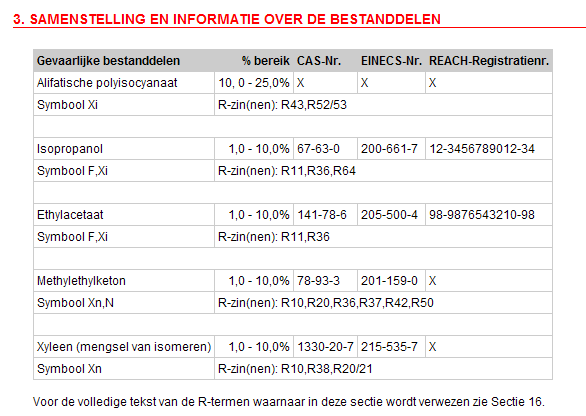

Bij dit Standaard Element wordt ook rekening gehouden met het feit dat er Symbolen kunnen zijn die elkaar overrulen. Zo is op dit MSDS ook "Xi" aan de orde...

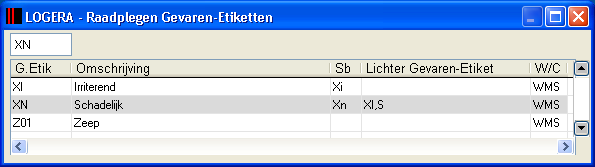

maar, omdat bij "Xn" staat ingesteld dat "Xi" een lichter GevarenEtiket betreft, zal deze niet worden afgedrukt.

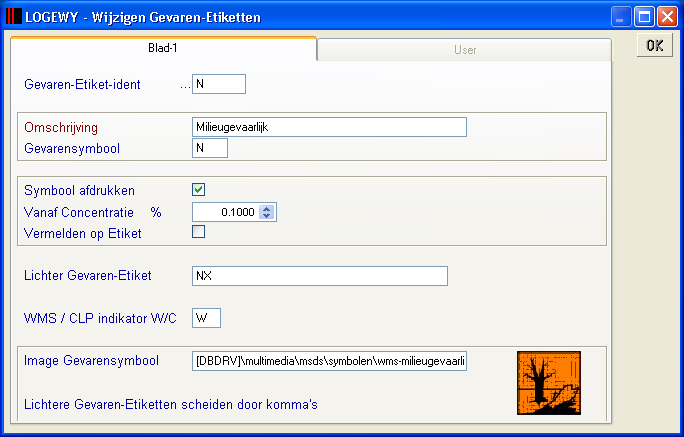

Bij het Gevaren-Etiket kan nu een afbeelding worden opgenomen welke representatief is voor het betreffende Symbool.

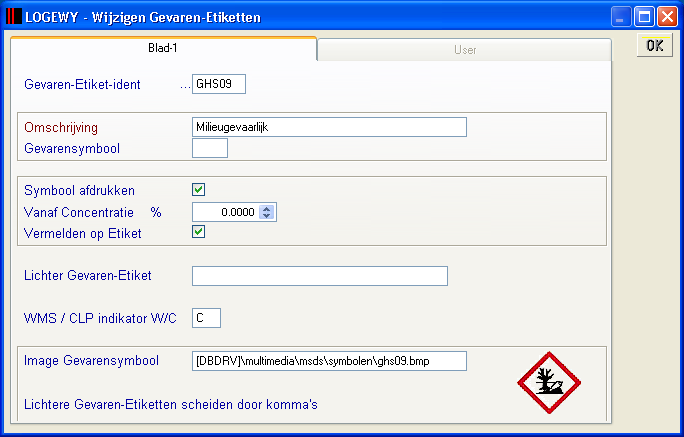

Afhankelijk van hoe het betreffende MSDS wordt gedefinieerd, is het ook mogelijk dat er wordt verwezen naar GHS Etiketten, welke andere afbeeldingen bevatten.
U bepaalt zelf welke afbeelding er dient te worden afgedrukt (de afbeeldingen zelf zijn geen standaard onderdeel van Profit).
De opname van de afbeelding op het MSDS werkt op basis van een nieuw Standaard Element "SBI" (Symbolen met Images). Deze is gebaseerd op de reeds bestaande "SBO" die eerder in dit verhaal is uitgelegd.
Alvorens dit nieuwe Standaard Element te kunnen gebruiken, dient ze wel eerst formeel kenbaar te worden gemaakt aan het systeem. Hiertoe dient U het Standaard Element eerst toe te voegen. De menu opties voor Toevoegen Standaard Element zijn (ten tijde van dit schrijven): Hoofdmenu-1-1-7-5-5 en dan F4.

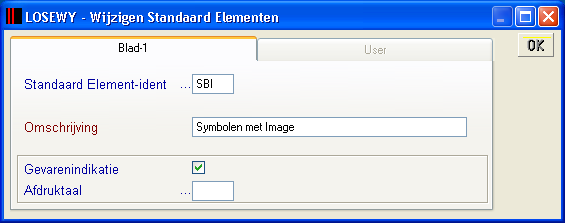

Onderstaand Wijzigscherm toont dat het Standaard Element niet veel meer bevat dan een Identifikatie en een Omschrijving:

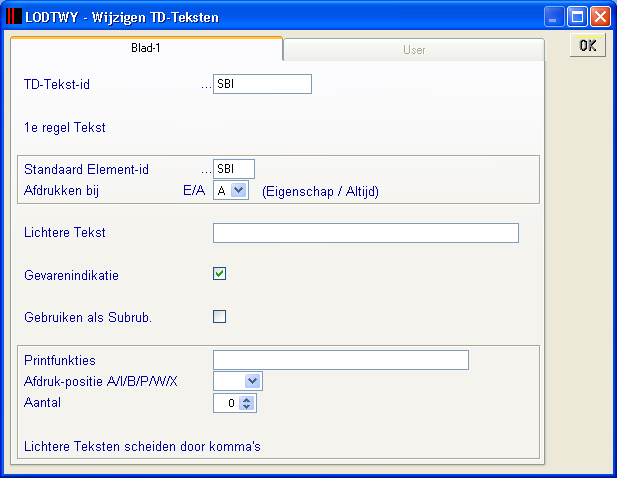

Vervolgens moet er een TD-Tekst worden toegevoegd, welke we eveneens met de Identifikatie "SBI" kunnen opnemen. Dit doen we vanuit Hoofdmenu-1-1-7-5-3 gevolgd door F4.
De TD-Tekst dient te verwijzen naar het zojuist toegevoegde Standaard Element "SBI". Tevens moeten we aangeven dat ze "Altijd" moet worden afgedrukt.
Vervolgens kunnen we naar de definitie van het Technisch Document gaan; het MSDS.

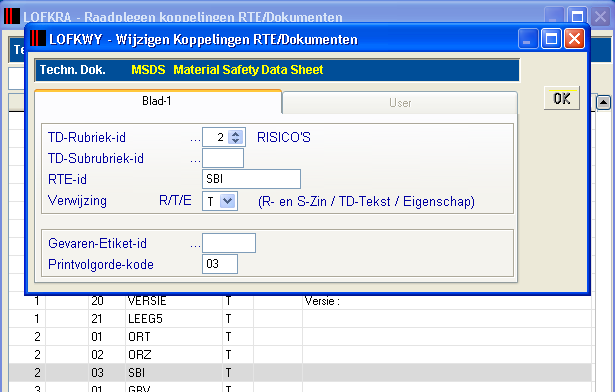

Ervanuitgaande dat de afbeeldingen van de Symbolen in Hoofdstuk #2 moeten worden opgenomen, voegen we een nieuwe koppeling RTE-/Document toe.
Hetgeen we hierboven aangeven, is dat we de TD-Tekst "SBI" (die weer verwijst naar het Standaard Element "SBI") opnemen in Hoofdstuk #2, in dit voorbeeld zónder Subrubriek omdat die hier niet aan de orde is, en middels een Printvolgorde kunnen we aangeven dat als we meerdere gegevens afdrukken op het MSDS in Hoofdstuk #2 (zoals de T-Zinnen en de Z-Zinnen) we dat in een bepaalde volgorde wensen te doen.

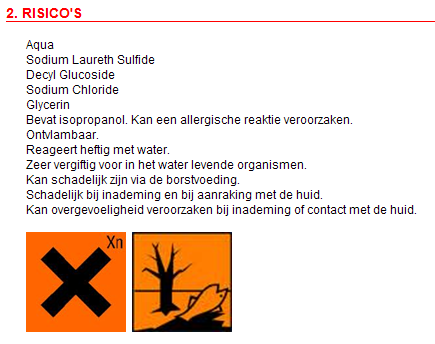

Indien we nu een MSDS gaan genereren, komt deze (v.w.b. hoofdstuk #2) eruit te zien als:
De afbeeldingen zoals gekoppeld aan de Symbolen die bij "SBO" reeds werden afgedrukt, worden hier nu weergegeven in vorm van een afbeelding. De volgorde van opname is dezelfde volgorde als waarin de Symbolen werden weergegeven o.b.v. "SBO".
Afbeeldingen worden standaard weergegeven op een formaat van 100 x 100 pixels, opdat deze er allen even groot uitzien op het MSDS.
| Funktie | Omschrijving | Dtm.Vl.Wyz | Dtm.L.Wyz |
| LOGERA | Raadplegen Gevaren-Etiketten | 29-11-2010 | 04-07-2011 |
| LOGETV | Toevoegen Gevaren-Etiketten | 29-11-2010 | 04-07-2011 |
| LOGEWY | Wijzigen Gevaren-Etiketten | 29-11-2010 | 04-07-2011 |
| LOPRVF | Omschrijving (nog) niet bekend | 26-01-2011 | 19-07-2011 |
| LOVFGN | Omschrijving (nog) niet bekend | 26-01-2011 | 22-07-2011 |
| LOVFGN2 | Omschrijving (nog) niet bekend | 29-11-2010 | 21-07-2011 |
| LOVFGNGS | Omschrijving (nog) niet bekend | 22-01-2009 | 22-07-2011 |
| LOVFGNRG | Omschrijving (nog) niet bekend | 26-01-2011 | 21-07-2011 |
| SYINV | Omschrijving (nog) niet bekend | 18-03-2011 | 19-07-2011 |
